濕物料自頂部加料口進入螺旋床內,在周向激振力及重力作用下,物料沿螺旋床自上而下作跳躍運動,直至最低層出料;同時,潔凈的熱風由螺旋床底部進入,與分布在床上的物料進行充分的傳熱和傳質后,由頂部排濕口排出。從而使?jié)裎锪线_到了干燥的目的。
特點
1、熱風多次穿過物料層,與物料逆向流動,使熱交換充分,熱效率高。
2、結構緊湊,占地面積小。
3、物料在床內停留時間可以調節,操作方便。
4、物料沿螺旋床自上而下作圓周運動的同時,自身也產生跳躍,從而增加了物料與熱風的接觸面,增強了干燥效果。
5、連續的進出料適合于流水線生產,并且易于達到“GMP”規范,可代替?zhèn)鹘y(tǒng)的箱式干燥。
6、對物料的表面及形狀基本沒有損傷,不僅保證了丸劑的圓度,而且大大地降低了丸劑的破碎率。
應用范圍

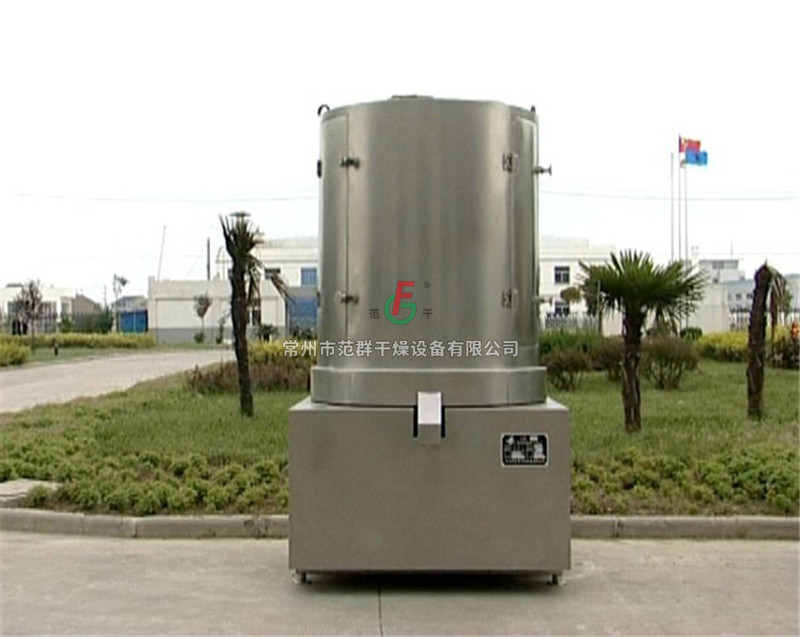

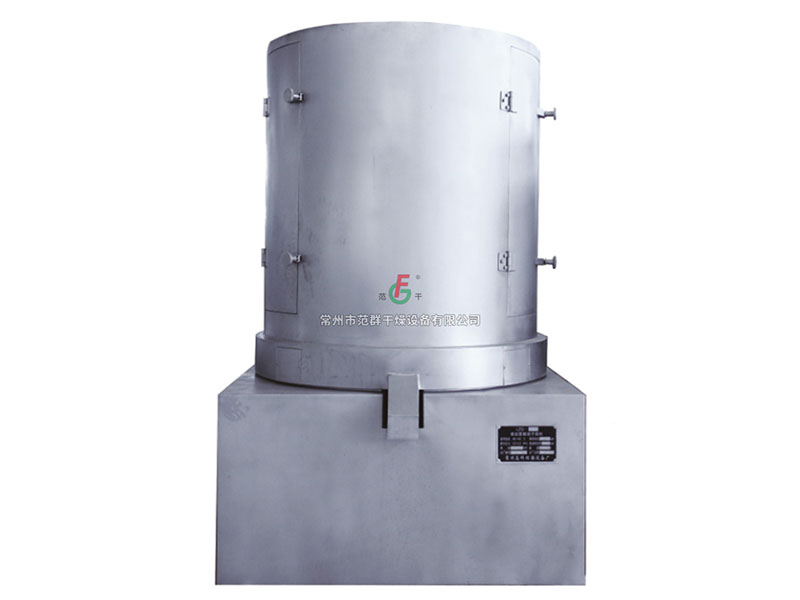

LZG螺旋振動干燥機主要適用于中藥丸劑的干燥,也可適用于化工、制藥、食品、塑料、建材、飼料等行業的顆粒狀、短條狀、球狀物料的干燥。
技術參數
型 號 Model |
LZG-1.0 |
LZG-1.2 |
LZG-1.4 |
LZG-1.6 |
LZG-1.8 |
直 徑diameter(mm) |
1000 |
1200 |
1400 |
1600 |
1800 |
振動電機功率power(KW) |
2×0.8 |
2×0.8 |
2×1.5 |
2×1.5 |
2×2.2 |
外形尺寸over all dimensions(m) |
1.2×1.2×2.7 |
1.4×1.4×2.7 |
1.6×1.6×3.3 |
1.8×1.8×3.3 |
2.0×2.0×3.3 |
重 量production capacity(Kg) |
1400 |
1680 |
2800 |
3100 |
3800 |
生產能力Kg/H |
80-120 |
120-200 |
200-280 |
280-350 |
350-450 |
進風溫度temperature of air intel℃ |
60-200 |
60-200 |
60-200 |
60-200 |
60-200 |
風 量air amount(M3/H) |
1487 |
2380 |
3721 |
4462 |
5960 |
風機功率 |
4.1 |
7 |
7.7 |
14 |
24 |
注:生產能力與藥丸直徑,藥丸類別(如濃縮丸、蜜丸、水丸、水密丸等)藥丸耐溫程度,及物料初溫含量有關。成品終水份含量為≤5%。
